NDIRsim – Gasmessung simulieren
Simulieren. Optimieren. Validieren. Berechnen Sie die Absorption in Ihrem NDIR-Setup – als Zusammenspiel von Gas, optischem Filter und Detektionsbedingungen.
Warum NDIRsim?
Von NDIRsim profitieren insbesondere Entwicklungsingenieure und OEM‑Teams in Medizin‑, Industrie‑, Umwelt‑ und Aerospace‑Anwendungen, die Infrarot‑aktive Gase präzise und robust messen möchten.
Messgenauigkeit präzise planen
Berechnen Sie spektrale Absorption in Abhängigkeit der Wegstrecke gemäß Beer‑Lambert‑Gesetz bei frei wählbaren Gas‑, Druck‑ und Temperaturbedingungen.
Filter optimal für Gas auslegen
Vergleichen Sie Filter-Konfigurationen (CWL, HBW, Transmission) für das gewählte Gas.
Zeit-zu‑Ergebnis minimieren
Virtuelle Versuche ersetzen langwierige Labor-Loops.
Perfekt für Micro‑ Hybrid‑Setups
Bibliothek mit vordefinierten IR‑Filtern aus dem Micro‑Hybrid‑Portfolio.
Direkte Shop- Integration
NDIR-Komponenten auf Lager unkompliziert im Shop bestellen.

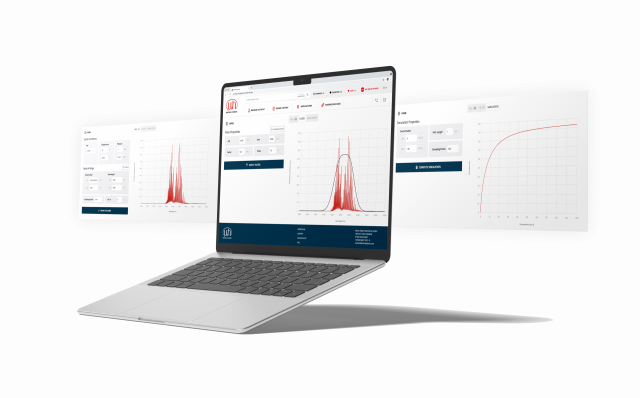

Drei einfache Schritte im NDIR-Simulator

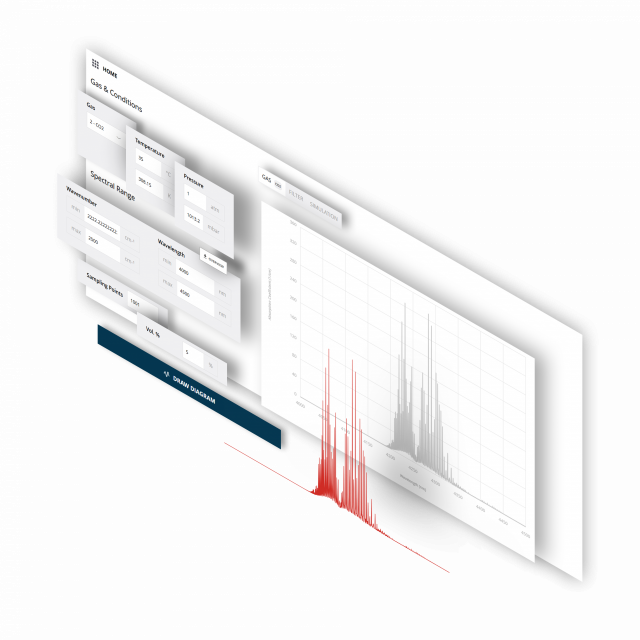

1 . Gas & Bedingungen festlegen
Wählen Sie Gas, Temperatur und Druck und legen Sie Spektralbereich sowie Auflösung (Sampling Points) fest. Die Software konvertiert dabei automatisch zwischen Wellenzahl (cm⁻¹) und Wellenlänge (nm/µm), greift auf die industriebewährte spektrale Linien-Datenbank HITRAN als Referenz zurück und stellt die Absorptionskoeffizienten über dem gewählten Bereich dar.

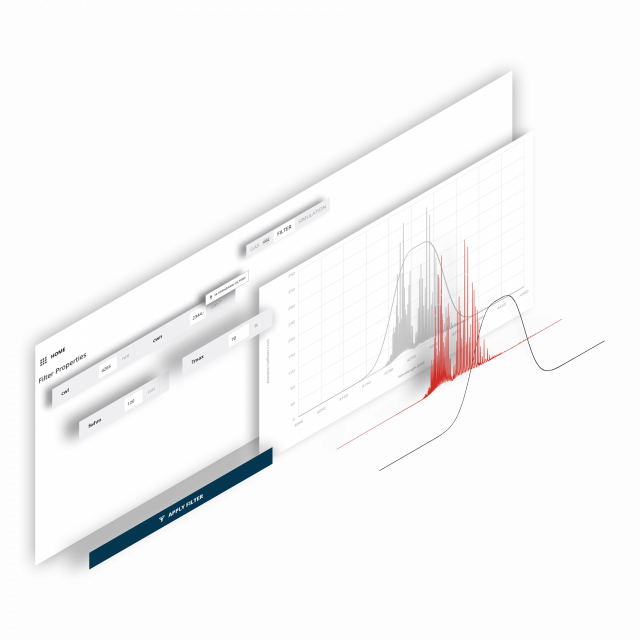

2 . Filtereigenschaften auf das Gas abstimmen
Wählen oder entwerfen Sie einen optischen Filter mit CWL, HBW und Tmax. NDIRsim legt die Filterkurve interaktiv über das Linienspektrum. Ob der Filter zur Absorption des Gases passt, wird sofort ersichtlich. Dabei können Sie entweder aus den verfügbaren Micro-Hybrid-Filtern auswählen oder eigene Transmissionskurven eingeben.

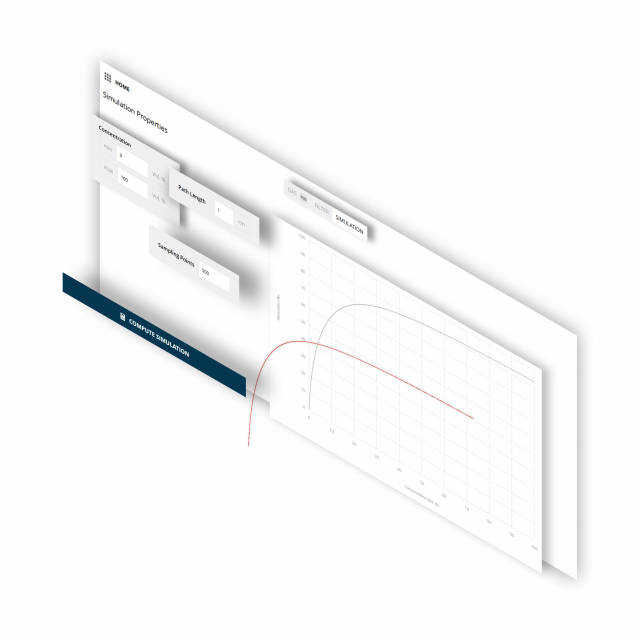

3 . Messlänge und Konzentration simulieren
Legen Sie optische Wegstrecke und Konzentrationsbereich. NDIRsim erzeugt Kennlinien der Absorption (in %) für den gewählten Konzentrationsbereich, bietet eine visuelle Grundlage zur Auswahl geeigneter Kalibrierpunkte und zeigt bei Mausbewegung über die Kurve die exakten berechneten Werte an.
Echte Simulation auf wissenschaftlichem Niveau
NDIRsim basiert auf einem physikalischen Modell nach dem Beer‑Lambert‑Gesetz, das mit der instrumentellen Funktion – also der Filterbandbreite und dem optischen Pfad – verknüpft wird. Die Software erlaubt frei wählbare Temperatur- und Druckszenarien, sodass unterschiedliche Umgebungsbedingungen realistisch abgebildet werden können.
Als Grundlage für die Berechnungen nutzt NDIRsim die industrieweit etablierte Referenzdatenbank HITRAN und berechnet daraus die Linienformen im gewählten Spektralbereich. Zudem übernimmt das Tool automatisch die Umrechnung zwischen Wellenzahl (cm⁻¹) und Wellenlänge (nm/µm), sodass konsistente und vergleichbare Ergebnisse gewährleistet sind.
Hinweis zur Genauigkeit: Simulationen ersetzen keine End‑Kalibrierung im Zielgerät. NDIRsim liefert robuste Design‑Guidelines und Vergleichbarkeit zwischen Varianten.
Manche Spezifikationen, die eingetragen werden, müssen kundenspezifisch gefertigt werden. Eine technische Machbarkeit wird im Einzelfall geprüft.
Kernfunktionen
- Filter‑Design: CWL, HBW und Transmission aus Bibliothek verwenden oder frei definieren
- Parameter: Konzentration, CWL/HBW, Pfadlänge, Temperatur/Druck
- Optische Pfadlänge in Centimeter angeben
- Filter‑Wizard: empfiehlt CWL/FWHM‑Fenster passend zum Gasband
- Projekt‑Speicher: Varianten vergleichen, Versionen dokumentieren
- Export: CSV, PNG, PDF; BOM‑Übergabe in den Micro‑Hybrid‑Shop
- Team‑Handoff: Spezifikations‑Sheet für Einkauf & Qualität
Ergebnisse & Mehrwert
- Selektivität prüfen und herausfinden, wie gut der gewählte Filter auf das gewünschte Gas abgestimmt ist
- Signal‑zu‑Rausch abschätzen via Absorptionshubs und Filterwahl
- Kalibrierpunkte data‑driven wählen (lineare/linearisierte Bereiche)
- Optische Pfadlänge vs. Gehäusebaugröße ausbalancieren
Technische Spezifikationen
- Gase: H₂O, CO₂, O₃, N₂O, CO, CH₄, NO, SO₂, NO₂, NH₃, HNO₃, OH, HF, HCl, HBr, HI, ClO, OCS, H₂CO, HOCl, HCN, CH₃Cl, H₂O₂, C₂H₂, C₂H₆, PH₃, COF₂, SF₆, H₂S, HCOOH, HO₂, ClONO₂, NO⁺, HOBr, C₂H₄, CH₃OH, CH₃Br, CH₃CN, CF₄, C₄H₂, HC₃N, CS, SO₃, C₂N₂, COCl₂, SO, CH₃F, GeH₄, CS₂, CH₃I, NF₃ plus Anästhesiegase Halothan/xFlurane
- Eingaben: Gas, Temperatur (°C oder K), Druck (atm oder mbar), Wellenzahl/‑länge, Pfadlänge, Konzentrationsbereich, Sampling‑Punkte, Volumen-Prozent
- Filterparameter: CWL/CWN, HBW, Tmax
- Outputs: Absorption (%), Kennlinie
- Plattform: Browser‑App (Chrome/Edge/Firefox), keine Zusatzsoftware nötig
Preis & Lizenzen
Häufig gestellte Fragen
Welche Daten nutzt NDIRsim?
Industrieübliche spektroskopische Referenzdaten der HITRAN-Datenbank als Basis für Linien‑Berechnungen.
Kann ich eigene Filter simulieren?
Ja, Sie können die Parameter CWL/CWN, FWHM, Tmax selbst festlegen. Zusätzlich stehen die Werte vorkonfigurierter Micro‑Hybrid‑Filter bereit.
Unterstützt NDIRsim Temperatur‑/Druckeffekte?
Ja. Linienbreite und Linienlage werden auf die gewählten Bedingungen umgerechnet.
Wie nah ist das an der Realität?
Geeignet für Konzept‑ und Vorserien‑Design. Randbedingungen (mechanische, elektrische und weitere optische Einflüsse) werden in der Simulation nicht berücksichtigt. Ein realer Aufbau wird nicht ersetzt, sondern das theoretische Testen von Varianten ermöglicht.
Welche Browser und IT‑Vorgaben sind zu beachten?
Aktuelle Unternehmens‑Browser, keine Admin‑Rechte erforderlich.
