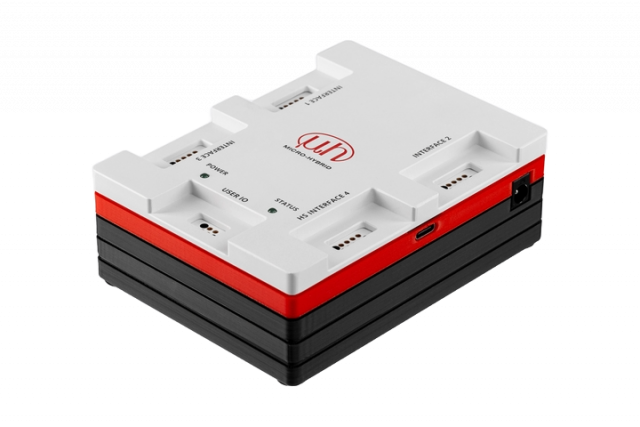

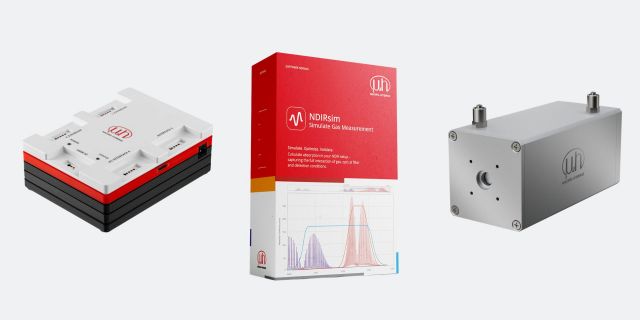

Das eNDIRi² evaluation kit ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige Plattform für die Evaluierung und Optimierung von Infrarot-Komponenten in der NDIR-Gasanalyse suchen. Mit hochwertiger Hardware, benutzerfreundlicher Software, abgestimmten Infrarotkomponenten und umfangreichen Anpassungsmöglichkeiten setzt es neue Maßstäbe in der NDIR-Gasanalyse. Es unterstützt Sie dabei, Entwicklungszeiten zu verkürzen und die Systemleistung zu verbessern. Schneller Einstieg in die NDIR-Gasanalyse Das eNDIRi² evaluation kit ermöglicht die Evaluierung der gesamten IR-Komponenten von Micro-Hybrid, darunter die IR-Emitter der Serien JSIR340 und JSIR350, Thermopile-Detektoren (MTS2SENS, MTS4SENS) und pyroelektrische Detektoren (MPS2SENS, MPS4SENS). Es erlaubt Ihnen, die Betriebsparameter mit der speziell entwickelten Software eNDIRi2-app flexibel an Ihre Anforderungen anzupassen. ANWENDUNGSFELDER Das eNDIRi² evaluation kit eignet sich für eine Vielzahl von Einsatzbereichen der Infrarot-Messung: - Industrielle Gasanalyse: Bewertung und Auswahl optimaler Komponenten. - Prototypenbau: Schnelle Realisierung und erste Tests neuer Messsysteme. - Forschung und Entwicklung: Durchführung von Konzeptstudien und Laborversuchen. - Ausbildung und Lehre: Vermittlung praktischer Kenntnisse in der NDIR-Messtechnik. FUNKTIONSUMFANG Die Main Unit übernimmt die Stromversorgung, Signalverarbeitung und Kommunikation mit dem PC. Sie bildet die Basis für den Betrieb der angeschlossenen Komponenten. - Schnittstellen: Vier Buchsen für Detektor- und Emitter-Interfaces, eine davon High-Speed-fähig - Stromversorgung: 5 V über USB oder 12 V über das Netzteil (empfohlen für höhere Emitterleistungen) - Externe Steuerung: Unterstützung für externe Taktquellen im Bereich von 0,1 Hz bis 100 Hz. Die Interfaces und Config Boards des eNDIRi² evaluation kits sind entscheidende Bauteile für die Signalverarbeitung und die Anpassung an unterschiedliche IR-Komponenten. Sie ermöglichen deren präzise Steuerung und stellen eine nahtlose Integration mit der Main Unit sicher. Die eNDIRi2-app steuert die Komponenten, erfasst Daten und ermöglicht deren Analyse und Visualisierung. - Komponentenverwaltung: Automatische Erkennung von Detektoren und Emittern. - Parametereinstellungen: Präzise Anpassung von Verstärkung, Offset und Modulationsfrequenzen. - Signalvisualisierung: 4 Oszilloskop-Fenster für die Echtzeitdarstellung von Messsignalen. - Erweiterte Analyse: Filteroptionen (Tiefpass, Hochpass, Bandpass) und mathematische Formeln für die Berechnung von Signalverhältnissen. - Datenmanagement: Speicherung von Projekten (*.ndir) und Export von Messdaten im CSV-Format. - Updatefähigkeit: Automatische Prüfung und Installation neuer Firmware-Versionen. INSTALLATION UND BETRIEB Sie finden eine Schritt-für-Schritt-Anleitung im Manual für den Aufbau des gesamten Systems sowie für die Installation und den Start der Software. Außerdem finden sie auf unserem [YouTube-Kanal](https://www.youtube.com/@Micro-Hybrid) einen ausführlicheren [Setup Guide für das eNDIRi².](https://www.youtube.com/watch?v=eKZxqK0gMi8&t=1s)Alle Datenblätter zu den einzelnen Produkten können Sie leicht über unseren Downloadbereich finden. Zusammen mit den NDIR bundles bildet das eNDIRi² evaluation kit die perfekte Kombinationzum einfachen Evaluieren von IR-Messsystemen. Alle Produkte sind ab Lager verfügbar. Für Ihre Fragen zur Produktauswahl berät Sie unser Sales-Team gern.

Der kosteneffiziente Infrarot-Emitter JSIR340-4 ist optimiert für die NDIR Gasanalyse und andere Infrarot Messanwendungen wie DIR Spektroskopie, ATR Spektroskopie oder PAS Spektroskopie. Die Membran der CMOS basierten IR-Emitter erreicht Membrantemperaturen von bis zu 770 °C. Sie ermöglicht eine langzeitstabile Strahlungsleistung für industrielle Anwendungen zur Kontrolle und Überwachung von Prozessgasen, Begleitgasen bei Umgebungstemperaturen zwischen -20 und 185 °C. Der in unseren IR Emittern verwendete MEMS-Chip besteht aus einer mehrschichtigen Heizplattenmembran, die eine hochtemperaturstabile Metall- C-MOSI-Schicht enthält. Der Emitter Chip hat eine aktive Fläche von 2,2 x 2,2 mm² und basiert auf einem Siliziumsubstrat mit einer rückseitig geätzten Membran. Alle Dünnschichtprozesse werden mit Standard-MEMS-Prozessen und CMOS-kompatiblen Materialien durchgeführt. Die aktive C-MOSI Widerstandsschicht ist gegen Alterungseinflüsse und Umwelt geschützt. Der Strahler JSIR 340-4 eignet sich ideal für den Einsatz zusammen mit unseren IR-Detektoren. Unser Vertriebsteam berät Sie gern zu kundenspezifische Anpassungen und Staffelpreisen für hohe Stückzahlen. Weitere technische Informationen finden Sie im Datenblatt.

Premium Infrarot-Emitter mit einer leistungsstarken Membran aus Nanoamorphem Carbon. Diese erreicht Membrantemperaturen von bis zu 850 °C für hohe und langzeitstabile Strahlungsleistung. Der JSIR 350 IR Strahler in der HermeSEAL® Option ist ein high Performance Emitter für besonders anspruchsvolle Gasanalyse Anwendungen in Medizin, Industrie sowie Luft- und Raumfahrt. Die Packaging Variante ist im Standard TO39 Gehäuse mit Reflektor und Fenster (SiARC) und optimiert die Emission im Wellenlängenbereich von 2 bis 15,5 µm. Durch die HermeSEAL® Technologie Option ist dieser IR Strahler auch in rauen Umgebungsbedingen einsetzbar und unempfindlich gegen Hohe Temperaturen, Feuchte oder aggressive Medien. Im patentierten HermeSEAL® Packaging Verfahren werden Filter nicht, wie herkömmlich mittels Klebetechnologie, sondern durch Löten mit dem Gehäuse verbunden. Nur so kann das Innere des Gehäuses hermetisch dicht und die empfindliche Membran der Infrarotquelle vor schädlichen Umwelteinflüssen geschützt werden. Das erhöht die Lebensdauer und Zuverlässigkeit. Der Strahler kann mit MTS Thermopile Detektoren oder mit MPS Pyrodetektoren eingesetzt werden. Die Kombination mit den IR Detektoren von Micro-Hybrid garantiert optimale Performance und sorgt für präzise Messergebnisse bei der Analyse von Gaskonzentrationen. Unser Vertriebsteam berät Sie gern zu kundenspezifische Anpassungen und Staffelpreisen für hohe Stückzahlen. Weitere technische Informationen finden Sie im Datenblatt.

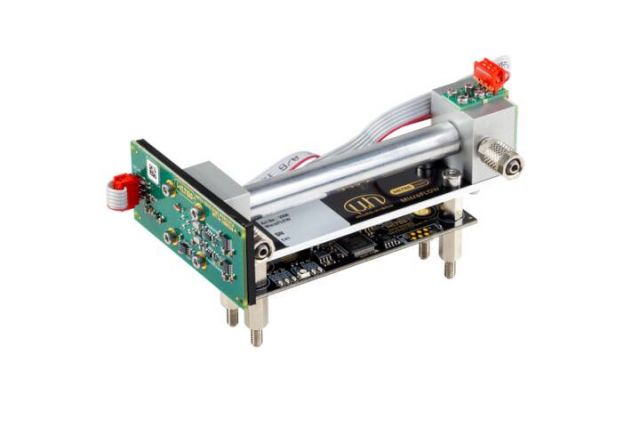

Der MicroFLOW CO2.50 Vol.-% Sensor eignet sich für eine Vielzahl von anspruchsvollen Anwendungen, die Präzision und Zuverlässigkeit erfordern. ANWENDUNGSFELDER Industrie: Die genaue Messung von Kohlenstoffdioxid in industriellen Prozessen wie der chemischen Produktion, der Abwasserbehandlung oder der Herstellung pharmazeutischer Produkte ist entscheidend für die Steuerung von Prozessparametern, die Verbesserung der Produktqualität und Effizienz. In der industriellen Lebensmitteltechnik tragen NDIR-Gasmessungen zur präzisen Kontrolle der Atmosphäre in Lagerhallen, Lagerbehältern oder Produktionsanlagen bei, um optimale Lagerbedingungen für Lebensmittel zu gewährleisten und die Qualität und Haltbarkeit der Produkte sicherzustellen. Mobilität: Im Bereich der Verkehrsüberwachung und Abgasanalyse spielt die NDIR-Technologie eine wesentliche Rolle bei der Messung des Kohlendioxidausstoßes von Fahrzeugen. Sie fördern die Einhaltung von Umweltstandards und leisten einen Beitrag zur Verminderung der Umweltbelastung. Agrartechnik: Durch präzise Messung und Steuerung der CO2-Konzentration können optimale Wachstumsbedingungen für Pflanzen geschaffen und deren Qualität verbessert werden. Insbesondere in Gewächshäusern beeinflusst die Kontrolle der Atmosphäre das Pflanzenwachstum und die Ernteerträge. TOC: Diese Technologie ermöglicht die exakte Quantifizierung von Kohlenstoffverbindungen in verschiedenen Proben, was für viele wissenschaftliche und industrielle Anwendungen von großer Bedeutung ist. TOC steht für Total Organic Carbon und ist ein Maß für die Summe aller Kohlenstoffverbindungen in einer Probe, die ihren Ursprung in organischen Verbindungen haben. In der Wasser- und Abwasseranalytik wird dieses Messverfahren verwendet, um die Belastung des Wassers mit organischen Stoffen sowie dessen Reinheit und Qualität zu bestimmen. Der TOC wird auch bei Feststoffen ermittelt. Dazu nutzt man die katalytische Verbrennung: Ein Teil der Probe wird in einem Hochtemperaturofen in einem sauerstoffhaltigen Gasstrom verbrannt. Dabei werden alle organischen Substanzen zu Kohlendioxid umgesetzt und durch die NDIR Gasmessung erfasst. MESSGENAUIGKEIT Unser NDIR-Gassensor schafft bei der Analyse von Kohlendioxid präzise Resultate. Im Messbereich von 0 bis 50 Volumenprozent beträgt die maximale Abweichung der gemessenen Gaskonzentration weniger als ein Prozent durch eine 10-Punkt-Linearisierung. Der Sensor detektiert zuverlässig minimale Gaskonzentrationen zur Bestimmung kleinster Veränderungen im Gasgemisch. Der Anwendungsmessbereich (z. B. 1 Vol.-%) kann frei innerhalb des gesamten Messbereichs (0 bis 50 Vol.-%) gewählt werden. Messabweichungen durch Druckschwankungen oder barometrische Veränderungen werden durch den Drucksensor µP.sens im Küvettenblock (< 0,1 % / 10 hPa) automatisch kompensiert. Leckagen und Verfälschung von Messwerten sind ausgeschlossen. Die Integration des Drucksensors in den Küvettenblock ermöglicht eine Reduktion des Platzbedarfs gegenüber vergleichbaren Sensormodulen. Für jedes Sensormodul wird die Temperaturkompensation sichergestellt. Jeder Sensor wird im Klimaschrank geprüft und abgeglichen, indem die Fehlerkennlinie bei der Messung mit einem Prüfgas einer vorgegebenen Konzentration erfasst und korrigiert wird. Die Prüfung und Korrektur erfolgt bei Nullpunkt und Endpunkt sowie bei weiteren typischen Temperaturen im Einsatzbereich des Sensors von 5 - 45 °C. Die maximale Abweichung beträgt weniger als 1 % pro 10 K. FUNKTIONSUMFANG Die am häufigsten in der Industrie verwendeten, digitalen Schnittstellen RS232 und CAN-Bus sind standarmäßig verfügbar. Sie wählen eine der beiden Schnittstellen mit Hilfe des separat erhältiche Zubehörs und der kostenfreien Software MARSlight in wenigen Schritten aus. Folgen Sie dazu bitte den Anweisungen im Software-Manual. Die Küvette ist für Kohlenstoffdioxid im Messbereich von bis zu 50 Vol.-% optimiert. Im Gegensatz zu herkömmlichen Sensoren kann unser Sensor über einen großen Druckbereich von 300 - 1200 hPa messen. Dadurch wird das Anwendungsspektrum erweitert, z.B. für Anwendungen in höheren Lagen oder für Systeme, die mit Unterdruck arbeiten. LEBENSDAUER Die Gasanschlussblöcke aus eloxiertem Aluminium mit hoher chemischer Beständigkeit garantieren eine lange Lebensdauer und Zuverlässigkeit in anspruchsvollen Umgebungen. Die Gasanschlüsse aus Edelstahl sorgen zusätzlich für die Langlebigkeit. Der frühzeitige Ausfall von Komponenten wird durch Klimakammertests im Betriebstemperaturbereich ausgeschlossen. INSTALLATION UND BETRIEB Die speziell für die Gassensoren entwickelte Software MARS light können Sie kostenlos herunterladen. Ihr Gassensor ist damit sofort einsatzbereit. Sie sparen Zeit bei Ihrem Messprojekt, da Sie für erste Testmessungen keine eigene Software entwickeln müssen. Der Sensor benötigt nur eine geringe Eingangsleistung. Sie liegt unter einem Watt und ermöglicht den Einsatz in batteriebetriebenen Geräten. Eine einfache Integration in die meisten bestehenden Systeme ermöglicht der weite Spannungsbereich von 9 bis 30 Volt. Je nach Anwendung kann es notwendig sein, die Gase vor der eigentlichen Analyse zu kühlen oder zu erwärmen. Durch die Überwachung der Gastemperatur im Messsystem werden mögliche Kondensationseffekte des Gases in der Küvette vermieden. Im Gegensatz zu vielen Vergleichsprodukten sind Reinigung und Wartung durch den modularen Aufbau mit geringem Aufwand verbunden. Im Manual finden Sie alle Informationen zur Inbetriebnahme und Bedienung. In unserem Datenblatt finden Sie die wichtigsten technischen Details übersichtlich zusammengefasst. Bei individuellen Fragen und Anforderungen beraten wir Sie gerne.
