Optimierung der NDIR-Gasmessung: Abstimmung von IR-Emittern und pyroelektrischen Detektoren

Die Entwicklung eines leistungsfähigen pyroelektrischen NDIR-Gassensors erfordert mehr als nur die einfache Kombination einiger Standardkomponenten. Die Leistung, Genauigkeit und Zuverlässigkeit von NDIR-Gassensoren (Non-Dispersive Infrared) hängen in hohem Maße davon ab, wie gut der IR-Emitter und der pyroelektrische Detektor auf das jeweilige zu messende Gas abgestimmt sind.

Dieser Abstimmungsprozess kann komplexer sein, als es zunächst den Anschein hat. Um eine zuverlässige Messung zu gewährleisten, müssen beide Komponenten unter Berücksichtigung des Absorptionsverhaltens des Gases sowie der optischen, thermischen und systembezogenen Anforderungen der Anwendung ausgewählt werden. Anhand einer Fallstudie zur Kohlendioxid (CO₂)-Überwachung erläutert dieser Leitfaden die Kernprinzipien einer effektiven Emitter-Detektor-Kombination und enthält am Ende eine als PDF herunterladbare Checkliste.

Der erste Schritt bei der Entwicklung eines leistungsfähigen pyroelektrischen NDIR-Gassensors besteht darin, das zu messende Gas zu definieren, da diese Wahl den weiteren Verlauf der Systemauslegung bestimmt. Bei der NDIR-Messung absorbiert jedes Gas Infrarotstrahlung bei bestimmten Wellenlängen, sodass Strahler und Detektor auf das Absorptionsverhalten des Zielgases abgestimmt sein müssen.

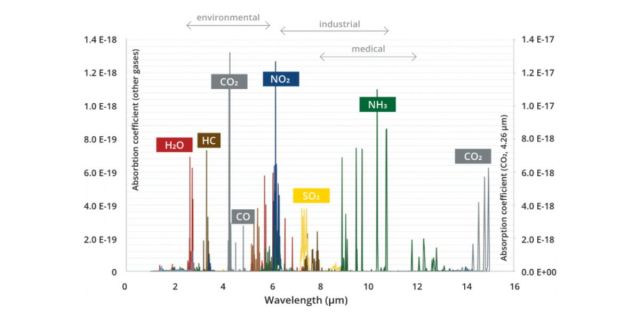

Wenn ein pyroelektrischer Sensor aktiv ist, sendet eine IR-Quelle Infrarotlicht aus, das eine mit Gas gefüllte Kammer durchdringt. Je mehr Licht das Gas absorbiert, desto weniger Infrarotstrahlung erreicht den Detektor. Jede Art von Gasmolekül weist im IR-Spektrum einen einzigartigen „Fingerabdruck“ auf, da es nur bestimmte Wellenlängen absorbiert, während andere durchgelassen werden. Das Sensorsystem muss daher so ausgelegt sein, dass es Strahlung bei den strategisch ausgewählten Wellenlängen erfasst, die das Zielgas absorbiert.

Nach der Auswahl des Emitters muss der Detektor so gewählt werden, dass sein optischer Filter auf den Absorptionspeak des Gases ausgerichtet ist. Bei einem pyroelektrischen NDIR-Sensor reagiert der Detektor nicht einfach gleichmäßig auf die gesamte einfallende IR-Strahlung; der Filter bestimmt, welcher Teil des Spektrums das Sensorelement erreicht.

Ein gut abgestimmter Detektorfilter muss sehr nahe an der Absorptionswellenlänge des Zielgases zentriert sein. Für CO₂ ist ein Filter, der nahe bei 4,265 µm zentriert ist, besonders gut geeignet, da diese Wellenlänge weitgehend mit dem Absorptionsmaximum des Gases übereinstimmt.

Auch die Filterbandbreite muss sorgfältig geprüft werden, da sie sowohl die Selektivität als auch die Signalstärke beeinflusst. Eine schmalere Halbbandbreite verbessert die Gasselektivität, während eine breitere Halbbandbreite mehr IR-Energie durchlässt und den nutzbaren Signalpegel verbessern kann.

Bei dem Detektor in diesem Beispiel beträgt die Halbbandbreite 120 ± 10 nm, was ein praktisches Gleichgewicht zwischen der Isolierung der CO₂-Signatur und dem Durchlassen ausreichender Strahlung zum Sensorelement darstellt. Auch Toleranzen spielen eine Rolle, da tatsächliche Fertigungstoleranzen bei CWL (Zenterwellenlänge) und HBW (Halbbandbreite) das Verhalten des Sensors in der Praxis beeinflussen können, selbst wenn die Nennspezifikationen auf dem Papier ideal erscheinen.

Bei vielen NDIR-Konstruktionen reicht ein Messkanal allein nicht aus, um stabile Langzeitmessungen zu gewährleisten. Ein Referenzkanal kann dabei helfen, Drift, Temperatureinflüsse, Verunreinigungen und die Alterung des Emitters zu kompensieren, was die allgemeine Robustheit verbessert.

Dies ist ein Grund, warum ein Mehrkanal-Detektor bei der CO₂-Messung von großem Nutzen sein kann. In diesem Beispiel verfügt der PS2x4C2-A-U-S1.5-Kr-E1/D2 über einen Kanal, der auf das CO₂-Absorptionsband zentriert ist, sowie über einen Referenzkanal, wodurch das Design die Stabilität über einen längeren Zeitraum hinweg unter wechselnden Betriebsbedingungen verbessern kann.

Wenn das System für die Erkennung mehrerer Gase oder die Nutzung mehrerer gefilterter Kanäle ausgelegt ist, muss der Emitter jeden aktiven Kanal mit ausreichender optischer Leistung versorgen. Da jeder Kanal weiterhin auf eine ausreichende Strahlung in seinem eigenen Wellenlängenband angewiesen ist, ist die Mehrkanalfähigkeit auf der Detektorseite nur dann sinnvoll, wenn der Emitter diese auch unterstützen kann.

Dies gewinnt insbesondere bei komplexeren Konstruktionen an Bedeutung, bei denen der Messkanal auf die Absorptionswellenlänge des Gases ausgerichtet ist und der Referenzkanal einen nahegelegenen, nicht absorbierenden Bereich überwacht. Selbst bei Verwendung eines Breitband-Emitters kann die Signalqualität leiden, wenn ein oder mehrere gefilterte Bänder nicht genügend nutzbare IR-Energie erhalten; daher sollte die Kanalstrategie bereits früh im Entwicklungsprozess berücksichtigt werden.

Pyroelektrische Detektoren funktionieren anders als viele andere IR-Sensorelemente, da sie nur auf Temperaturänderungen reagieren, nicht jedoch auf konstante Strahlung. Das bedeutet, dass eine konstante IR-Quelle am Detektor kein verwertbares Dauersignal erzeugt.

Aus diesem Grund muss der IR-Sender gepulst oder moduliert werden, damit am Detektor periodische Temperaturschwankungen auftreten. Dies ist eine grundlegende Betriebsvoraussetzung für die pyroelektrische NDIR-Messtechnik und muss von Anfang an in die Konstruktion einbezogen werden.

Die Zeitkonstante des Senders bestimmt, wie schnell er sich während der Modulation aufheizen und wieder abkühlen kann. Für einen effektiven Betrieb muss dieses zeitliche Verhalten mit dem thermischen Ansprechverhalten des Detektors abgeglichen werden, damit der Detektor ein starkes und sauberes moduliertes Signal empfängt.

Eine schlechte zeitliche Kompatibilität kann die Signalqualität beeinträchtigen, selbst wenn die spektrale Übereinstimmung gut erscheint. Ist der Emitter zu langsam, wird er zum Engpass und schränkt ein, wie stark die IR-Ausgabe während der Modulation variieren kann; ist der Detektor zu langsam, kann er dem gepulsten Signal nicht richtig folgen.

In beiden Fällen verschlechtert sich die Messleistung, da das Signal schwächer, weniger deutlich oder weniger genau wird. Die Kompatibilität der Zeitkonstanten ist daher kein nebensächliches Detail, sondern ein zentraler Bestandteil einer erfolgreichen Abstimmung von Emitter und Detektor.

Die Abstimmung von Emitter und Detektor sollte niemals als einfache Auswahl von Bauteilen betrachtet werden. Die tatsächliche Leistung eines NDIR-Systems hängt vom Gesamtzusammenhang zwischen Gasabsorption, Emitterleistung, Detektorfiltereigenschaften, Modulationsverhalten, Kanalstrategie und Betriebsbedingungen ab.

Vor der Fertigstellung des Designs ist es wichtig, die Umgebungstemperatur, die Bedingungen des Strahlengangs, mögliche Kreuzgasinterferenzen, Verunreinigungen und die Langzeitstabilität zu berücksichtigen, da diese Faktoren die Genauigkeit beeinträchtigen können, selbst wenn die grundlegende Komponentenzuordnung korrekt erscheint. Ein erfolgreicher NDIR-Sensor besteht nicht nur aus kompatiblen Komponenten, sondern aus einem System, in dem die spektralen, thermischen, optischen und umgebungsbezogenen Anforderungen von Anfang an aufeinander abgestimmt sind.

Um die Komponentenauswahl zu vereinfachen und das Risiko kostspieliger Konstruktionsfehler zu verringern, laden Sie unsere PDF-Checkliste zur Optimierung der NDIR-Gassensorik herunter. Sie fasst die in diesem Leitfaden behandelten Schlüsselkriterien zu einer praktischen Schritt-für-Schritt-Anleitung zusammen, die Sie bei der Bewertung von IR-Emittern, pyroelektrischen Detektoren, optischen Filtern, spektraler Überlappung, Kanalstrategie und Zeitkonstantenkompatibilität für Ihr Zielgas nutzen können. Ganz gleich, ob Sie einen CO₂-Sensor entwickeln oder ein System für eine andere Gasmessanwendung konfigurieren – diese Checkliste hilft Ihnen dabei, sicherzustellen, dass die wichtigsten Parameter aufeinander abgestimmt sind, bevor Sie mit dem Prototypenbau beginnen. Sie bietet eine einfache Möglichkeit, die Entwicklung zu optimieren, die Messzuverlässigkeit zu verbessern und von Anfang an fundiertere Konstruktionsentscheidungen zu treffen.
